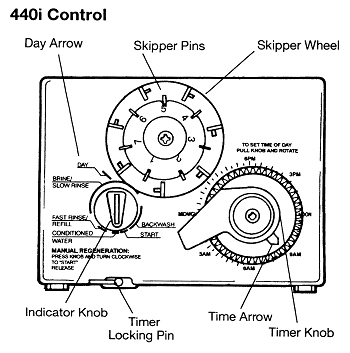

1.再生或冲洗时间设定：将控制面板的右下方（Timer Knob）时间盘拔起，任意角度旋转。将（Time Arrow）时间指针指向当时的北京时间。根据AUTOTROL公司出厂默认参数，当时间指针指向当时的时间，程序就会在凌晨2：00自动进入再生或冲洗程序。
　　2. 再生或冲洗日期设定：将控制面板的上部（Skipper Wheel）天数盘上的（Skipper Pins）天数销，推进为再生或冲洗、拔出为不再生或冲洗。
　　3. 再生或冲洗程序手动影发：将（Indicator Knob）程序按钮按下并逆时针旋转至（Start）开始位置即可。程序会自动运行。

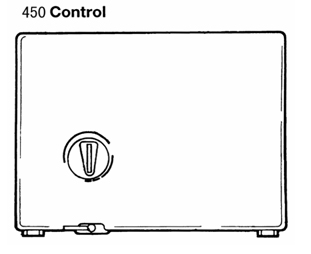

②450控制器图释：

　　　　　　　　　　　　　　　　

控制器设定说明：

1.450控制器是配合480QC控制器共同使用的，所以它本身并无控制系统。无须进行调节。

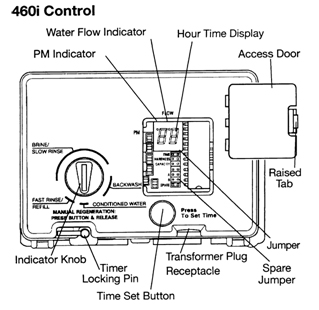

③460i控制器图释：
　　　　　　　　　　　　　　　　　　　　
控制器设定说明：

　　1. 再生或冲洗程序手动影发：将（Indicator Knob）程序按钮按下并逆时针旋转至（Start）开始位置即可。程序会自动运行。
　　2. 程序设定：
　 　　　⑴将电源关闭。
　 　　　⑵将位于（Time）位置上的短路片拔出，并插入（A）位置上。接通电源。
　　　　 ⑶然后将（A）位置上的短路片拔出，并插入（Time）位置上。按动（Prass To Set Times）设定钮，1代表460i控制器、0代表不用
　　　　 ⑷然后将短路片拔出，并插入（Hardness）位置上。按动（Prass To Set Times）设定钮，1代表公制单位（公斤）、0代表英制单位（格令）。
　　　　 ⑸然后将短路片拔出，并插入（Capacity）位置上。按动（Prass To Set Times）设定钮，1代表时钟为24小时、0代表时钟为12小时
　　　　 ⑹然后将短路片拔出，并插入（Salt）位置上。按动（Prass To Set Times）设定钮，1代表耗尽水量便立即进入再生。0代表终止此项功能。
　　　　 ⑺然后将短路片拔出，并插入（A）位置上。按动（Prass To Set Times）设定钮，代表反冲洗时间、其范围4∽15分钟。
　　　　 ⑻然后将短路片拔出，并插入（B）位置上。按动（Prass To Set Times）设定钮，0代表终止功能、数字代表停止运行天数。
　　　　 ⑼将电源关闭。
　　　　 ⑽然后将短路片拔出，并插入（Time）位置上。接通电源。按动（Prass To Set Times）设定钮，设定当时时间。
　　　　 ⑾然后将短路片拔出，并插入（Hardness）位置上。按动（Prass To Set Times）设定钮，设定进水硬度。（注意计量单位）。
　　　　 ⑿然后将短路片拔出，并插入（Capacity）位置上。按动（Prass To Set Times）设定钮，设定交换器总交换容量。（注意计量单位）。

④480QC控制器图释：
　　　　　　　　　　　　　　　
控制器设定说明：
一、如何编程及步骤如下：
　　1. 确保系统选择开关处于正确设定位置。当电源第一次接通时，会显示六个数字“8”。如：六个“8”未显示或显示为其他数字，则参考重新设置说明。 下面以D3系统为例说明如下：
　　2. 按MODE键、会显示—1—[1]，然后 —1—[2]、然后 —1—[3]、当显示 —2—[1]时，松开MODE键。
　　3. 此时进入MODE（模式）2桶1状态下，表示桶体产水量正在接受设定，如果LOCKOUT开关在UNLOCKED位置，数字将发生变化，即允许设定。例如：总产水量为45000加仑。此数据组一次性从右至左输入，然后按住SET键，数字会从0~9滚动，松开SET键选定所需数字，并移至下一位置，依此类推设定其余几位。后按MODE键至 —2—[1]后松开，此时会显示 45000
　　4. 按MODE键至 —2—[2]后松开，此时进入MODE2桶2总水量设置状态，微处理器已将MODE2桶1的数据组自动记录至桶2，若更换不同的总水量可按步骤3的程序设置。直到设置后完成了一次再生过程，微处理器改变记忆，若不重新设定，此时显示 45000
　　5. 按MODE键至 —2—[3]后松开，此时进入MODE2桶3总水量设定状态，步骤同上。
　　6. 按MODE键至 —2—[3]后松开，此时进入MODE3桶1的单位产水量设置状态，单位显示 加仑/分钟。每5分钟更新一次数据（闪动）。当在D2和D3系统时，桶1处于备用状态下则无流量数据显示，其显示为0 。按MODE键至 —3—[2]后松开，此时控制器进入MODE3桶2的流量设定状态。单位显示 加仑/分钟。每5分钟更新一次数据（闪动）。例如：流量为25加仑/分钟则显示为25。然后按MODE键至 —3—[3]后松开，进入MODE3桶3的流量设置状态，其他同上。
　　7. 按MODE键至—4—后松开，此时进入MODE4下各桶体工作情况显示，当通电后，微电脑处理器将使桶1处于备用状态，桶2桶3处于工作状态。（在E2或E3系统中，各桶均进入工作状态）显示为 1O2U3U。
　　8. 按MODE键至 —1—[1]后松开，此时进入MODE1桶1的剩余产水量显示状态。当产水量数据组输入微电脑控制器时（见步骤3），此数据被记录在MODE1桶1的数据组。因桶1处于备用状态，所有数据不变，显示为 45000。按MODE键至 —1—[2]后松开，此时进入MODE1桶2的剩余产水量显示状态。产水量数据组参见步骤3。实际工作状态是涡轮旋转中每5秒钟自动更新一次剩余水量。按MODE键至 —1—[3]后松开，此时进入MODE1桶3的剩余产水量显示状态。
　　 在上述步骤完成后，为防止编程数据不丢失，需将LOCKOUT开关至LOCKED位置，LOCKED对SET键锁定，按SET键时就不能再更改该数据，但系统仍可查看各项模式下的状态。
二、 数据储存电池：运输过程中电池处于未充电状态，安装后通电48小时电池会被自动充电。
三、 检查：
模式显示如下：
　　①MODE1显示每个桶体剩余产水量（加仑）。
　　②MODE2显示各桶再生后的总水量（总加仑数）。
　　③MODE3显示每个桶体平均流量（加仑/分钟）
　　④MODE4显示每个桶体工作状态。（在通电状态下，工作状态取决于所选择的操作系统。如下：D2—1O2U、D3—1O2U3U、E2—1U2U、E3—1U2U3U

注：
　　1. 输入MODE2总水量，使控制器驱动。
　　2. 手动旁通阀关闭。
　　3. 手动进出口阀开启。
　　4. 安装取样阀方便检查。
　　5. 吸盐阀开启。
　　6. 安装排污管。
　　7. 电源不设开关。
　　8. 检查吸盐、反冲、慢冲、正冲过程数据。
四、手动再生操作：
　　 系统可以在任意时间再生，次序也不分先后；微电脑控制器可识别那一个桶在再生，并能锁定桶体处于工作位置，所以仅能有一个桶体被至于再生状态。在D3系统中、桶1先再生、桶2其次、桶3后。使LOCKOUT开关处于UNLOCKED位置，按MODE键至—4— 后松开，会显示1O2U3U。此时若再生桶1，则按SET键后松开（显示1U）按MANUAL键延续3秒后松开即可。依次类推再生桶22U桶3 3U。
五、 检查微电脑控制器的输入顺序及数据：
　　 按MODE键至 —4—后松开，显示为 1П2U3U。桶1为再生、桶2、3为工作状态。当再生开始时，首先确保LOCKOUT回到LOCKED位置。依次类推当桶2完成再生时，将显示1U2U3П。当桶3完成再生时，将显示 1U2U3O。当桶体处于再生或备用状态时、无水流过，所以流量（在MODE3）显示中为零。当桶体在D2或D3系统中完成了再生后，则处于备用状态。在E2或E3系统中则无备用状态，而是自动进入工作状态。当桶体在任何系统完成再生后，其总产水量显示将变成模式MODE2下的编程数据。
六、重新设定480QC控制器：
　　 480控制器可以通过移动LOCKOUT开关至RESET位置，按SET键后松开来实现重新设定编程数据。会显示六个“8”，电脑会将所有以前的数据信息删除。重新编程（参考如何编程）。
⑤940控制器图释：

　　　　　　　　　　　
控制器设定说明：

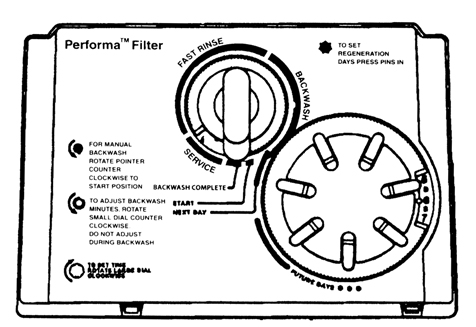

1. 再生或冲洗时间设定：将控制面板的右下方（Timer Knob）时间盘任意角度旋转。将（Time Arrow）时间指针（凹槽内中心）指向当时的北京时间。根据AUTOTROL公司出厂默认参数，当时间指针指向当时的时间，程序就会在凌晨2：00自动进入再生或冲洗程序。
2. 再生或冲洗日期设定：将控制面板的右下方（Timer Knob）时间盘上的（Skipper Pins）天数销，推进为再生或冲洗、拔出为不再生或冲洗。
3. 再生或冲洗程序手动影发：将（Indicator Knob）程序按钮逆时针旋转至（Start）开始位置即可。程序会自动运行。

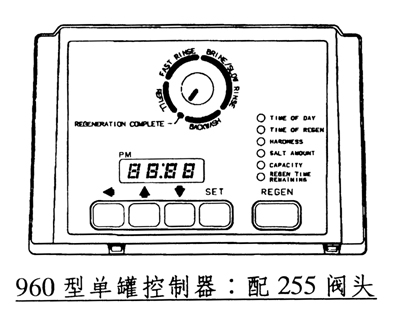

⑥960系列控制器图释：
　　　　　　　　　　　　　　
控制器设定说明：

1.进入编程：
　　⑴接通电源，按住↑、↓按钮3秒钟、系统进入编程模式。液晶显示为P11∽P120参数项。按动↑或↓按钮可以上下翻动。如想进入查看、只需要按动←即可。如想进行修改、只需要按动SET键即可。
　　 ⑵退出编程，按住↑、↓按钮3秒钟、系统退出编程模式。
　　 注：P11∽P120参数项内参数、根据具体系统设备而定。
2.设定参数：
　　 ⑴按动↑、↓按钮、进入第一项：Time Of Day代表一天内的时间。按动SET键、用↑、↓键来进行修改。按SET键退出。
　　 ⑵按动↑、↓按钮、进入第三项：Hardness代表进水硬度。按动SET键、用↑、↓键来进行修改。按SET键退出。
　　 ⑶按动↑、↓按钮、进入第四项：Capacity代表交换器的树脂总交换容量。按动SET键、用↑、↓键来进行修改。按SET键退出。

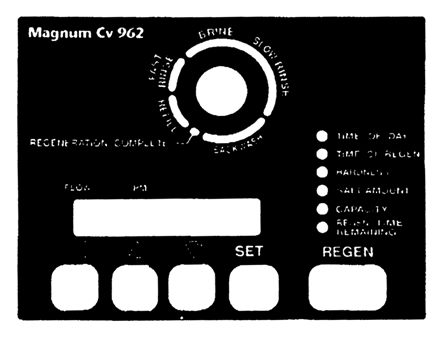

⑦964控制器图释：
　　　　　　　　　　　　
控制器设定说明：
1.进入编程：
　　⑴接通电源，按住↑、↓按钮3秒钟、系统进入编程模式。液晶显示为P11∽P120参数项。按动↑或↓按钮可以上下翻动。如想进入查看、只需要按动←即可。如想进行修改、只需要按动SET键即可。
　　⑵退出编程，按住↑、↓按钮3秒钟、系统退出编程模式。
注：P11∽P120参数项内参数、根据具体系统设备而定。
2.设定参数：
　　⑴按动↑、↓按钮、进入第一项：Time Of Day代表一天内的时间。按动SET键、用↑、↓键来进行修改。按SET键退出。
　　⑵按动↑、↓按钮、进入第三项：Hardness代表进水硬度。按动SET键、用↑、↓键来进行修改。按SET键退出。
　　⑶按动↑、↓按钮、进入第四项：Capacity代表交换器的树脂总交换容量。按动SET键、用↑、↓键来进行修改。按SET键退出。
⑧964控制器图释：
　　　　　　　　
控制器设定说明：

1.控制器的启动：

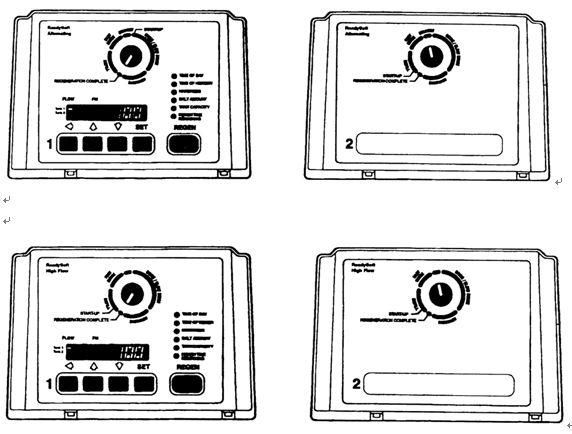

双罐交替模式的启动程序

操作	一号罐控制器位置	二号罐控制器位置
1.逆时针旋转凸轮轴至“启动(Startup)”位置。	慢冲洗(Slow Rinse)	重注(Refill)
2.把一号罐和二号罐间专用连接器连接起来。	慢冲洗(Slow Rinse)	重注(Refill)
3.给一号罐控制器供12V电压。	慢冲洗(Slow Rinse)	重注(Refill)
4.对控制器的各程序层数值进行设定。	慢冲洗(Slow Rinse)	重注(Refill)
5.数值设定完毕，荧屏如果显示“Err3”，说明控制器所处状态不对。	应转至 备用（STAND-BY）位置。	应转至 再生完毕（REGENERATION COMPLETE）位置。
6.待荧屏上“Err3“消失，说明控制器已处于以下状态。	备用（STAND-BY）位置	再生完毕（REGENERATION COMPLETE）
7.银屏交替显示罐2的剩余容量和流量，如果银屏交替显示剩余容量和当天时间时，按下任意按钮就能读到流量数值	备用（STAND-BY）位置	再生完毕（REGENERATION COMPLETE）
整个系统处于备用状态	备用（STAND-BY）位置	再生完毕（REGENERATION COMPLETE）

2.进入编程：
　　第一程序层数值在面板上能由荧屏显示。绿色发光二极管指示相应的数据位置。按动“?”按钮，可依次显示以下参数：

当天时间（Time of Day）	P1
再生时间（Time of history/Time of Regeneration）	P2
硬度（Hsrdness）	P3
盐量（Salt Amount）	P4
交换容量（Capacity）	P5

　　如果你想改变其中的某个数值，按下“设定（SET）”按钮，荧屏上的数字开始闪动，可按动“Y”或“?”按钮来增减此数值，按“ü”按钮可选择数值大小。后按一下“设定（SET）”按钮，数字不再闪动，控制器认同新的设定值。约30秒以后，双罐交替模式下荧屏交替显示“当天时间”、“交换容量”不再闪动，控制器认同新的设定值。而双罐并用模式下的荧屏交替显示流速、罐1和罐2的容量。
　　注意：如果出现蜂鸣音时，说明对于新的数值设定，控制器不于承认，因为其超过了可选范围，并且会重显原设定值。

 第一程序层各数值设定：
1.当天时间（Time of Day）
按下设定（SET）按钮，荧屏会闪现当天时间数值。可以按下“↑”或“↓”按钮来增减这个数值，或按下“←”按钮跳选合适数值，后再按下设定（SET）按钮确认该数值。

2.（双罐交替模式下）再生时间（Time of History） 在此模式下默认值为上午2:00，不需要再去改动它。因为Time of Day的数值不会影响系统的再生，当容量耗尽时，工作状态的罐就会立即进行再生。
3. （双罐并用模式下）再生时间（Time of Regeneration）
在此模式下默认值为上午2:00，按下设定（SET）按钮，用“↑”或“↓”按钮来调整再生时间，调到合适数值，后再按下设定（SET）按钮确认该数值。
4. 硬度（Hardness）
此值是进水的硬度，其为美制计量单位是格令/加仑（或公制计量单位毫克/升），数值范围在3~250格令/加仑（30~2500毫克/升）。周期盐5.耗量（Salt Amount）
周期盐耗量的默认值为6磅（2.5千克）准确的数值应根据实际的应用情况来确定，参阅表2选择合适数值。
6. 交换容量（Capacity）
其计量单位为千格令（或千克）。根据表2选择与树脂床体积和盐耗量相应的交换容量。如果此时数据P6、P7的值还未设定，控制器就会转至P6的数值设定，P7的默认值为0（这个数值根据表3改设）。

ReadySoft控制器第二程序层数值定义

（双罐交替模式）

代码	内容	数值范围	最小增值	默认值	单位	注意事项
P6	盐水重注	1～99	１	33
P7	吸盐速率	1～99	１	0		根据表5设定数值
P8	反洗数值	1～99	１	25		根据表6设定数值
P9	反洗时间	3～30	１	14	分
P10	慢冲洗	8～125	１	40	分
P11	快冲洗	2～19	１	4	分
P12	计量单位	0～1	１	0		0=美制、1=公制
P13	时钟模式	0～1	１	0		0=12小时制、1=24小时制
P14	周期时间	0～30	１	0	天	0=无周期再生设定
P15		0～1	１	0		双罐交替模式不用此值
P16		0～70	１	30	％	双罐交替模式不用此值
P17	应用类型	3～4	１	4		4=双罐交替模式
P18	数据锁定	0～1	１	0		1=锁定盐量/容量设定值
P19	流量计规格	1.0～2.0	0.5	1.0		1.0=1”涡轮〞
P20	默认值参数	0～7	1	9		此数值不得改动



　　同时按住（↑↓）按钮3秒钟，就能进行第二程序层数值设定。如果当按住这两个按钮时，控制器正在（当天时间）和（交换容量）之间交替变化，荧屏上就会出现（P1）。如果当按住两个按钮时，控制器正显示另外的第一程序层数值，荧屏上就会出现（P）。
　　 用↑或↓按钮选择数值，荧屏轮回显示表1和表3中的数值，P20的下一个数值就是P1。当荧屏出现你想改设的参数，按下←按钮来显示该参数的数值。按设定（SET）按钮，荧屏上的数字开始闪动。如果你想改设这个数值，就按（↑↓）按钮增减数值。选定数值后按（SET）按钮数值不在闪动，控制器接受新数值，并自动转至下一个数值。如果有报警音出现，说明设定值超过了允许范围。
　　 如果想退出第二程序层数值设定，可以同时按下（↑↓）按钮3秒钟，或不按任何按钮等30秒钟。荧屏上就交替显示剩余流量和流速。
手动再生（交替模式）

• 手动引发当前产水罐的再生程序：按下面板上的（REGEN）再生按钮3秒钟。
• 引发备用罐的再生程序：先按←键选择罐体，然后按下面板上的（REGEN）再生按钮3秒钟。
• 引发两个罐相继进行再生，按下面板上的（REGEN）再生按钮3秒钟后，等待1分钟以后，再次按下面板上的（REGEN）再生按钮3秒钟。这样，第一个罐再生结束，第二个罐立即进行再生，荧屏只显示剩余再生时间。

表13：主控制器出错信息及排除

显示内容	故障	原因	解决方法
Err1	电子设备出现问题	控制需要重新设定	重新设定
Err2	再生过程完成下正常（反馈开关无断开信号）	凸轮轴在再生时用手旋转过。 电机或齿轮损坏。 电机驱动电路损坏。 反馈开关损坏。	按任何按钮取消警报。 更换控制器。 更换控制器。 更换控制器。
Err3	再生程序启动不正常（反馈开关没有闭合信号）没有在预先设定的时间内完成再生。	凸轮轴被手旋转过至（再生完成）位置。 电机或齿轮损坏。 电机驱动电路损坏。 反馈开关损坏。	控制器将驱动凸轮轴到正确位置。 更换控制器。 更换控制器。 更换控制器。
Err4	控制器数据设定不正确	设定值不在允许范围内。	重新检查数值设定是否正确。
